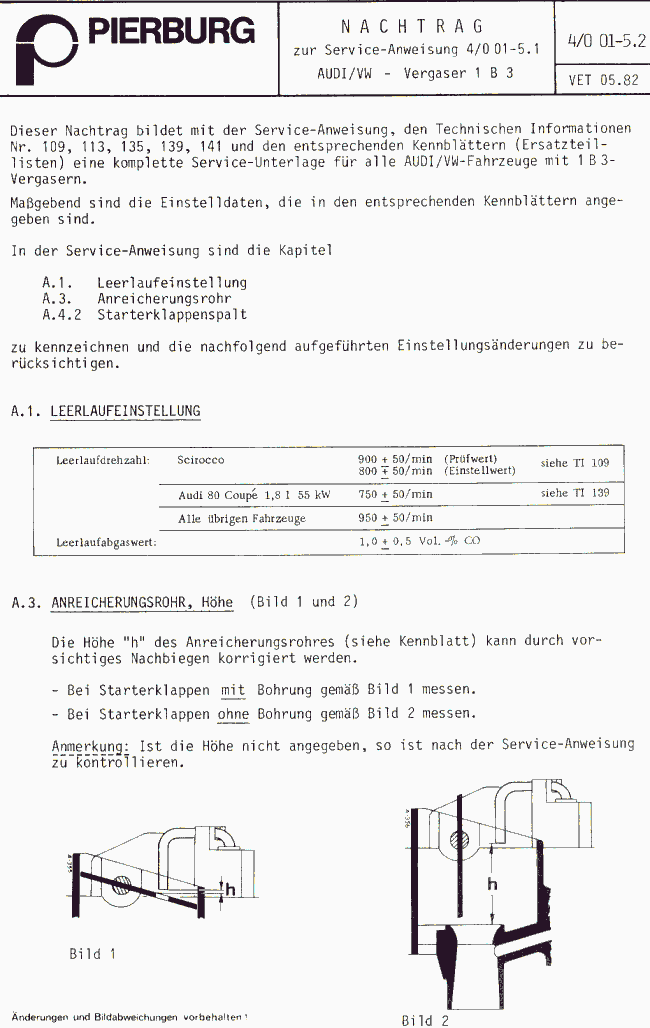

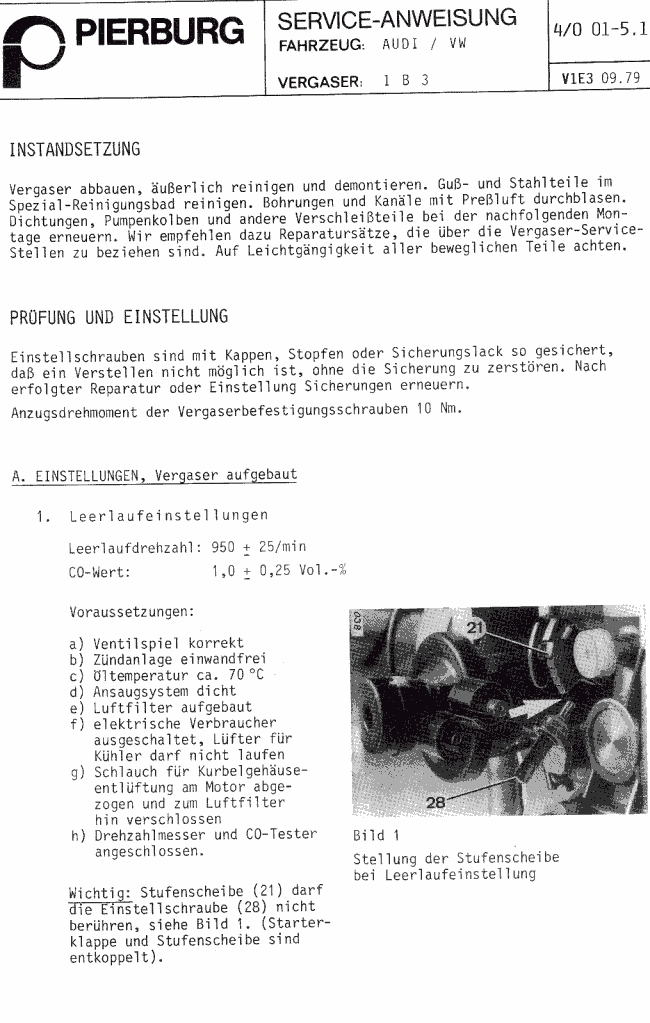

PIERBURG     Prüf.- und Einstellanweisungen 1B3 Vergaser VAG  mit Nachtrag    4/0 01-5.1        mit Ti135 Unterdruckanschluss-Plan



7.17627.23  049129017G    7.17627.27  055129025J    7.17627.28  055129025K    7.17627.29  049129017M    7.17627.31   049129017N
7.17627.08  049129016C    7.17627.09  049129016B    7.17627.16  055129024N    7.17627.17  055129024P     7.17627.18  049129016M
049129016N =7.17627.19  , 055129024 =7.17627.05
                                                             2.
                                                                                     3.
Pulldowndose doppelt  4.07268.53.0
  1B3 VAG Anschlussplan / Unterdruckleitungen und Drosselklappen - Grundeinstellung
       mit PIERBURG - Messuhr und Messklotz  4.07360.06   /  nur der Messklotz 4.07360.09
                                                                  4.
                                                                             5.
Ti155      Kugel unter dem Einspritzrohr
                                                                                   6.
                                                                                    7.
Ti141
                                                                    8.
055129024A    055129024P   7.20247.00  =  055131851    7.20724.00  =  046905291A  7.17627.06   7.17627.17
                                                                                               9.



                                                                                 10.



    Bild 4 = 84   +    Bild 10 = 48 Rücksclagventil            046129291A =7.20724.00

 Kapitel:  Leerlaufdrehzahl - Anhebung   bei  32-1B3 VW Polo 1,05     unter  1B3  / Ti180
