 Solex-Vergaser 31PIC-6 + 31PIC-7 , 31PIC (T) -7 , 31PICT-5  , 31PICT-6 , 31PICT-7  , 34PIC(T) -7   34PIC-5  , 34PICT-5 ,  34PIC-6  , 34PCT-6 , 34PICT-7  PIC  VW  Polo  Derby  Golf  Jetta




                                                           Bild 00    34PIC (T) -5   1977

   052129015E =7.17593.00  POLO GLS  /  052129015F =7.17646.00 Derby

SOLEX Fallstromvergaser  31PIC-5  =  X 052129015K = 7.17733.00 x  31PIC -6    x 052129015M = 7.18010.01 x  31PIC-7  x  052129017A = 7.18055.01  x 036129015R = 718011.1 x

 x 036129015L = 7.17894.00 x 052129017D = 7.18077.01 x 052129017 = 7.18056.00 x
                                                               Bild  1              31PIC-7


                                  x 036129017A x 7.18054.00 = 7.18054.03  x  052129017B = 7.18054.01 = 7.18054.04 x
                                                       Bild 2    34PIC-5   34PIC-6         1979        1,3 60PS / 44KW






SOLEX   Vergaser  31PIC-5  31PIC-6  31PIC-7   VW   Ersatzteilliste  34PIC-5   34PIC-6




31+34PIC        -5- 6+ 7  VW     Bezeichnung: Schaltung:       /      Zeit                         OE-NR:  /        :Pierburg Nr.:
1

Vergaser 31PIC -5  Polo+Derby     0,9/29KW

Hand                 03.77 - 07.78

052129015B =7.17179.00

1 Vergaser 31PIC -5  Polo+Derby     0,9/29KW

Hand                 07.78 - 07.79

052129015J = 7.17734.00
1 Vergaser 31PIC -6  Polo+Derby     0,9/20KW Hand                 08.79 - 07.81 052120015N = 7.17890.00
1      **** Vergaser 31PIC -7  Polo+Derby  1050/29KW Hand                 11.81 - 12.85     052129017 =7.18056.00
1 Vergaser 31PIC -6  Polo+Derby     1,1/37KW Hand                  09.80 - 05.81 052129015M =7.18010.00
1 Vergaser 31PIC -6  Polo+Derby     1,1/37KW Hand                  05.81 - 07.81 052129015M =7.18010.01
1 Vergaser 31PIC -7  Polo+Derby     1,1/37KW Hand                  07.81 - 12.83 051129017D = 7.18057.01
1 Vergaser 31PIC -7  Polo+Derby     1,1/37KW Hand                  06.81 - 10.83 +051129017A =7.18055.01
1 Vergaser 31PIC -6  Golf                  1,1/37KW Hand                  09.80 - 07.81 036129015R =7.18011.01
1 Vergaser 31PIC -6  Golf                  1,3/44KW  7.18054.03 Hand                  08.79 - 12.83 036129017A =7.18054.00
1 Vergaser 31PIC -7 Golf                   1,1/37KW Hand                  07.81 - 12.83 036129017B =7.18057.00
1 Vergaser 34PIC-5  Derby                1,3/44KW 03.1977 -- 07.1979 052129015E = 7.17593.00
1 Vergaser 34PIC-5  Derby                1,3/44KW 08.1979 -- 07.1981 052129015Q =7.17888.00
1 Vergaser 34PIC-6  Derby                1,3/44KW  7.18054.04 07.1981 -- 05.1983 052129017B =7.18054.01
1 Vergaser 34PIC-5 Golf / Jetta  1,3/44KW  08.1979 -- 07.1981 036129015M =2
1 Vergaser 34PIC-6 Golf / Jetta  1,3/44KW 07.1981 -- 12.1981 036129017A =7.18054.00
1 Vergaser 34PIC-6 Golf / Jetta  1,3/44KW 12.1981 -- 12.1083 036129017A =7.18054.03
      036129017D =7.18068.00
      036129017E =7.18068.05
1 Vergaser 34PICT-6 LKW Typ2  1,9/44KW  / 60PS 05.1982 -----    10.1982 ------    025129027 = 7.18061.00
1 Vergaser   025129027B =7.18061.02
Pos. Nr.

        VW.Nr.:        Pierburg Nr.:
9 Einspritzrohr  i 0,45     31PIC6 + 7   052129433B =5.19725.01.0
9 Einspritzrohr  i 0,45     34PIC6 036129433C =5.19725.02.0
10 Ventilpilz  Pilz 3.38600.00  =3.38600.03  036129325B =3.38600.03.0
11 +12 + 13 Satz Rückdrehfeder   11 Feder 34PIC-7 = 036129371 =  3.37302.00  11 = Feder = 052129371A = 3.37303.00     036129371 =4.07284.00.0 Satz
15 Einstellschraube  Satz   036129347C = 4.07261.00 = 31PIC -7  34PIC-5 34PIC-6  =25mm 036129347D =4.07261.01.0
Pumpenmembrane"26"  31PIC-51977 113129451A =5.06839.00.0
17 Pumpenmembrane"67"   34PIC-6   34PIC-5       052129451=5.17923.00.0
16 Kappe / Eingriffssicherung für Stellschraube  blau 049129375A =3.34437.00.0
16b Sechskantmutter M8x1 Drosselwelle      049129157 = 3.30887.00.0
18 Pumpenmembrane"57"  31PIC-7                        5.16395.00 055129451A       1543E =4.07285.00 055129451D =4.07285.00.0
Pumpenmembrane"40"  31PIC-5    5.18573.01 = 052129451 = 5.17923.00      052129451 =5.18573.02.0
Pumpenmembrane"75"  31PIC-5  + PICT   + TDID 5.18573.02 =  Ersatz1978  =     036129451 =5.18573.03.0
  Pumpendeckel  31PIC -6  5.19740.02 5.18645.00  5.19740.00  5.19740.01     036129470= 4.07286.01.0
  für Pumpen-Verbindungsstange  im Hebel Buchse / Lger3.19057.00
17 -18 Membranfeder    3.24884.03.0
19 Bild 2 Pumpendeckel  34PIC -6  055129471 = 5.17794.00  =  34PICT-5   = 5.21203.00 =    036129471D 052129470 =4.07286.11.0
20 Bild 2 Pumpendeckel  31PIC -7 5.19740.02  =   036129471B 036129470 =4.07286.01.0
29 Luftkorrekturdüse mit Mischrohr



30 Bild 1 Leerlaufdüse g40 5.19617.05.0 = 052129415B Ersatz  113129415F =5.03016.05
30 Bild 1 Leerlaufdüse g42,5 5.19617.06.0 = 052129415C Ersatz 052129415A =5.03016.06
  Dichtring für Leerlaufdüse   im original Dichtungssatz  + Reparatursatz       036129430 =3.38483.00
31 Bild 1 Zusatzkraftstoffdüse  g30    M8x1  31PIC   runder Kopf mit Schlitz +Gu-Dichtring                  5.19617.01 =Ersatz =5.03016.01    036129421 =5.19617.01
   30 + 31 Gu-Dichtring für Leerlaufdüse undem Kopf + Schlitz   + Leerlafabschaltventil      036129430 =3.38483.00
31 Bild 2 Zusatzkraftstoffdüse  g40    M4     34PIC 1257040 055129421A =3.19095.05
31a Bild1 Zusatzkraftstoff-/ Luftdüse  35/130   5.18491.21
31a Bild2 Verschlußschraube    M5  1257790 3.27692.00
31aBild 1

Zusatzkraftstoff- Luftdüse nur 7.18057.00 + 7.18057.01 VW Ti161  31PIC-7052129017D  g35/130

  07.1981 - 12.1983  für 036129017B +

 036129017B = 5.18491.21.0
31b Bild 2 Zusatzkraftstoff / Luftdüse nur 7.18054.03 + 7.18054.04  VW=       036129017A + 052129017B    g35/150

 12.1981 -- 05.1983  34PIC-6   Ti161

036129017A =5.18491.25.0
31b Bild 2 Zusatzkraftstoff- / Luftdüse nur 7.18010.01 + 7.18011.01 052129015M

05.1981 -- 07.1981   Ti161 31PIC-6

052129015R =5.18491.27.0
Leerlaufdüse  g32,5  51961700  51961902 Düse mit rundem Kopf mit Gummiring  036129415D =5.19617.02.0
30 Leerlaufdüse  g40 mit Gummiring     052129415B =5.19617.05.0
30 Leerlaufdüse  g42,5   51961706 mit Gummiring     052129415C =5.19617.06.0
  Leerlaufdüse  g45 mit Gummiring     036129415E =5.19617.07.0
Leerlaufdüse  g47,5 mit Gummiring     5.19617.08.0
Leerlaufdüse  g50 mit Gummiring        025129415 =5.19617.09.0
Leerlaufdüse  g52,5 mit Gummiring        036129415 =5.19617.10.0
  Leerlaufdüse  g55 mit Gummiring     025129415A =5.19617.11.0
  die meisten Düsen  "  5.19617. xx "  sind nicht mehr lieferbar .    Ersatz sind Düsen " 5.03016. xx ohne Gummiring          M8x1  6 kant Kopf 5.03016.          Größe ??
  Gummiring für Leerlaufdüse   036129430 =3.38483.00
31a  Zusatzkraftstoff- / Luftdüse  g35/130 nur Vergaser : 7.18057.00 + 7.18057.01 5.18491.21.0

32 Gemisch - Regulierschraube  Co    052129427 =5.16120.00.0
Gemisch - Regulierschraube  Co 34PIC - 5    036129427 =5.19622.00.0
36 Umluft - Abschaltventil 12V    Schnellstopp  049129412C 040129412A  7.20301.02 049129412A =7.20301.00.0
39    **** Schwimmer mit Halterung + Schw.- Nadel  ohne Bild  Zwangsgesteuert 31PIC-7   Ti157     ab 30.03. 1983 - - - !!!!    052129017 =4.07266.19.0
39 Schwimmer Satz10gr.113129391 5.06440.00.0  5.06440.01.0  113129391 =4.07266.05.0    070129391 =4.07256.00.0
40 Rolle Startanhebung 3.37930.00.0   036129330 036129330A =3.37930.01.0
41  Bild 00 Niederhalter / Schwimmerachse     113129397 =3.24663.00
43Vergaserdeckel 052129107C = 5.19539.08  /  036129107C = 5.19539.05036129107F =5.19539.06 / 036129107H =5.19539.07.0
55 Schwimmernadelventil 1,5F.    028911241 =4.07414.50.0
55   **** Schwimmernadel  =  Ventilnadel        ohne Bild   31PIC-7

               Ti157     ab.30.03.1983 -

   5.21380.00.0
42 Vergaserdeckeldichtung  31PIC   31PICT  3.29508.00  113129281E 3.29508.01 32950802  036129281    052129281 =3.29508.02.0
42 Vergaserdeckeldichtung  34PIC  34PICT 036129281A =3.29316.06.0
43a  Bild 1Pulldown - Membrane"49"  31PIC     052129233 =5.16059.00052129223B =4.07285.01.0
43a Pulldown - Membrane"56"  34PIC  + 34PICT   4005E =5.16391.00  055129221A =5.16391.00.0
50 Bild 1 Starterhebel   5.21103.01   =  036129357   036129357B =4.07243.04.0
53 Iso-Schutzschlauch Starterhebel alle     052129497 =7.20956.00.0
54 Dreh-Feder   3.34854.00
56 Dichtring / Schwimmernadelventil  12mm  / 0,5mm   113129213A =3.15852.05.0
56 Dichtring / Schwimmernadelventil  12mm  / 1mm alle    059129213 =3.15852.10.0
56 Dichtring / Schwimmernadelventil  12mm  / 2mm 31PIC-7 059129213B =3.15852.20.0
63 Satz Starterdeckel 212    5.18351.00 = 4.07262.00 =   052129191F =4.07262.07.0
Satz Starterdeckel 240  4.07262.04  31PIC-6  31PIC-7  34PIC-6   =   4.07262.08   036129191A 036129191A =4.07262.08.0
Satz Starterdeckel 262 Ersatz =    036129191 =4.07262.12.0
66   008 ) Dichtungssatz alle  30 + 31PIC + PICT 4.01237.00.0
  Isolierdichtung  / Starterdeckel 055129193C =3.17950.03.0
66 Dichtungssatz alle  34PIC + 34PICT 4.01240.00.0
67 PTC Beheizung   Bypassheizung           Vereisung 7.20569.00.0    052906333 =7.20569.01.0
PTC Beheizung   Bypassheizung  31  + 34PIC-5 + -6 +-76 7.21047.00 052906333A =7.21047.00.0
77   027 ) Klein Reparatursatz alle  34PIC-5  + 34PIC-6 4.02001.31.0
88 Reparatursatz                    alle  34PIC-5 + 34PIC-6 4.03276.00.0

    für Vergaser 31PIC-7   052129017  7.18056.00
88 Reparatursatz   31PIC-7  bis -- 29.03.1983 4.03275.00.0
77 Klein Reparatursatz   31PIC-7 bis -- 29.03.1083  mit SNV Bild 55 4.02001.30.0

77   **** Klein Reparatursatz  31PIC-7 Dichtungen +Ventilnadel ab 30.03.1983 -- +Membranen  +Co-Schraube  4.02001.27.0
88   **** Reparatursatz 31PIC-7 mit Schwimmer + Schwimmernadel ab 30.03.1983 -- 4.03284.01.0

     31PIC-5  0,9 /29KW 4.03254.00.0
     31PIC-5     29KW  ---7.1979  4.03273.00.0
     34PIC-6    44KW  4.03276.01.0
  Iso - Flansch als - Fußdichtung  31mm / 5mm   31PIC-5 +-6 +-7    + 31PICT-5     052129799A =3.50000.28.0
89 Gummi - Flansch   31PIC-6 + 34PIC-6   Pi009  bitte vergleichen !! + Dichtflansch  052129719B ( 052129765A =3.50000.29.0
89 Gummi - Flansch   PIC-7   Pi009  bitte vergleichen !!  nicht mehr lieferbar 29KW 37KW 44KW  052129765B = 3.50000.30.0
100 Ti's :

Düsengröße  die Düsengröße ist immer auf der Düse gestempelt.  und steht in dem Kennblätt unter der oroginal- Vergasernummer
  die Vergasernummer steht am Vergaser  und ist in der Vergaser-Anwendungsliste zu finden.
  Kratstoffpumpe    Golf usw.  1050 29KW/40PS 10.1983 -- 07.1985 052127025J =7.21500.50
  Kraftstoffpumpe  Golf usw.  1100  37KW/50PS 08.1979 -- 12.1983 052127025J =7.21500.50
  Kraftstoffpumpe  Golf usw.  1460  51KW/70PS 08.1977 -- 08.1979    026127025 =7.20802.52
Ti159 Verbesserung des Heißleerlauf   Thermoschalter zweipolig    M10x1  Ti159  31 + 34 PIC-6 + -7  für Bypassheizung   052919369(A) =   VWSCH
KLIXTON

1999 Service Anweisung  / prüfen  testen Einstellanweisung / Testwerte
19999 Schlauch - Anschlussplan für Unterdruckschläuche
Pi009 Gummiflansche   Abbildungen
Ti157 Zwangsgesteuerte Schwimmernadel + Schwimmer =    4.07266.19.0 Ventilnadel  auch im Satz  4.02001.27.0 4.07266.19.0
Ti143 - Ti135 Rücksclagvenil  Schwarz/Weiß  046905291A =7.20724.00
  Vergaer-Einstellwerte Düsenbestückung Kennblätter



 SERVICE Satz = 4.0S25G.00     für 31PICT + 34PICT-3  Service Satz  4.0S24G.00             34PICT-4
  mit Pulldownmembrane "12"  3 Loch  5.05940.00   34PICT-4  1303S Käfer    ( drei Loch Pulldown Membrane ).
Flanschdichtung für 1303S  34PICT-3  =  3.50000.14 mit bestellen !  große Beschleunigungs-Membrane mit Schlitz + Kugel  5.14281.00
 nicht im Satz für 31PICT-4 Deckeldichtung  3.29508.02 bestellen + verwenden !


  4.0S26G.00   31PIC-5   31PIC-6  +  31PIC-7   4.0S41G.00  Für 34PIC-5 + 34PIC-6 +
  mit  Pulldownmembrane  49 = 4.07285.01   34PICT-5 VW Trapo 1,9 44KW760PS  05.1982 ---
 für ältere 31PIC -5  bis 1977 auch ohne Pulldownmembrane  bitte bei mit Pulldownmembrane  56 = 5.16391.00
 eventuell den Ventilpilz Pos. 10 =  3.38600.03  bestelle eventuell Ventilpilz  3.38600.03 bestellen.
+ eventuell Fußdichtung = Iso-Flansch  3.50000.28

 das ist ein original Pierburg Reparatursatz für 34PIC-5     A -1 = neue Leerlaufdüse mit Dichtring  =  5.19617.+Größe  für PIC -  Vergaser
 (  ca.150.-€  )  4.03263.00.0        A- 2 = Dichtring = 036129430 =3.38483.00 im Original-Satz
wie Abbildung   4.03275.00  aber  für 31PIC -6   + 31PIC-7  ohne Bild    B = normale Solex Leerlaufdüse   alt    =    5.03016.+Größe


Für 31PIC-7   7.18056.00.0   052129017  Ti157   03.1984

Schwimmersatz  4.07266.19.0  31PIC-7 Schwimmer am Deckel angeschraubt  Kleinreparatursatz 4.02001.27.0   für 31PIC-7  7.18056.00  052129017
 Schwimmernadel  zwangsgesteuert  mit Schwimmer .  Kleinreparatursatz ohne Ventilpilz  Pos.10 = extra bestellen  3.38600.03

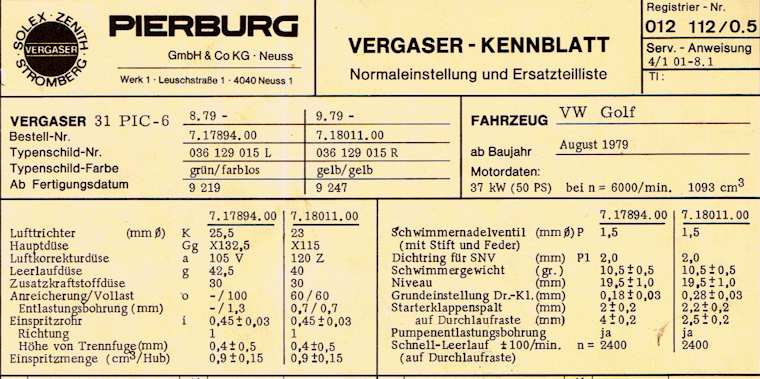

         Kennblatt / Datenblatt  31PIC-6  01211206  012622 01211205  036129015L  036129015R  052120015N  052129015M  036129015R


                                                                          Kennblatt / Datenblatt 31PIC-7
     036129017 = 7.18055.00 / 036129017B = 7.18057.00 / 052129017A = 7.18055.01  /  052129017D = 7.18057.01 / 052129017 = 7.18056.00

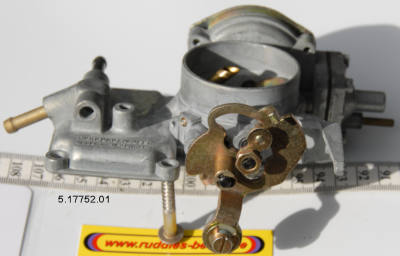

5.17752.01  34PIC  ??   052129109F = 7.17752.02 5.17050.14   34 PICT-5  ??  055129107F =5.17050.00 =055129107G = 5.17050.05  025129107A = 5.17070.13
  025129107B =5.17050.15
                             34PICT-5

                                    31 + 34PICT-3 +4
