VWTyp2, Typ4  34PDSIT Ersatzteilliste,  VWT2 ,34PDSIT-2 /  34PDSIT-3 /  34 PDSIT  / 34PDSIT-li / 34PDSIT-Re / SOLEX - Fallstromvergaser /  Eine Erfolgsgeschichte  VW Typ2 / Trapo / Transporter

                                                + 411 / 2 Vergaseranlage    + 32PDSIT-2 + 32PDSIT-3 Typ3  1,5  1,6  1,7  1,8  2,0



                                         Bild 00 32PDSIT-2 VW alte Ausführung

              Bild 01  32PDSIT-2    311129027G =7.16210.00 =E16210  ,   311129028G =7.16211.00 =E16211


           Bild 1   34PDSIT-2  =  links





                                         34PDSIT-3  = rechts






Pos.Nr..  Benennung: OE-Nr.:      Bestell Nr.:
      311129027E =7.16316.00
      311129028E =7.16317.00
  Vergaser 32PDISIT -2   311129027S =7.16855.00
  Vergaser 32PDSIT-3   311129028S =7.16856.00
      311129027T =7.16882.00
      311129028T =7.16860.00

  Vergaser 34PDSIT-2 li   Typ2 LKW 2,0 51KW/70PS       071129027 =7.17836.00
  Vergaser 34PDSIT-3 re   071129028C =7.18013.00
001 Vergaser 34PDSIT-2 (li.)   Typ2   1700 1800  2000 09.1979 -- 12.1982 071129 027A  =7.17838.00
002 Vergaser 34PDSIT-3 (re.)  Typ2 09.1979 -- 12.1982 071129028 A  =7.17839.00
001 Vergaser 34PDSIT-2 (Li)   Typ4   411 / 1700/68PS 04.1968 --     1970 021129027B =7.16214.00
      021129028B =7.16215.00
 Bild 00  Verschlussdeckel  für Unterdruck-Kolben   311129175 =3.17721.00 18mm
  Bild 1  Verschlussdeckel für  Pulldown-Membrane  ( Stössel )  10mm   056129119T =3.19697.00 10mm
 2a Dehnstoffschaltventil / Beschleunigungspumpen Menge oder Ti134 11312941 0 =5.15058.00
Ti134 Dehnstoffschaltventil entfernen, durch Hohlschraube ersetzen  bei zu hohem Verbrauch 3.24480.00   070129401 =4.07244.00.0
 3  Leerlaufabschaltventil g52,5 / 12V   72035710  7.12971.10  ZK20357   ZK12971 7.12937.00Zk12938 = 7.12971.10  058129413E =7.20357.10.0
 3 Leerlaufabschaltventil  g55    / 12V 72035711  7.12938.00 A 0000720917 = 7.12971.11 058129413D =7.20357.11.0
3 Leerlaufabschaltventil  g57,5 / 12V                                 A000072131 7 =  Ersatz für  058129413C= 7.12971.12 7.12971.12.0
  Dichtring / Leerlaufabschaltventil  / Leerhafdüse   036129430 =3.38483.00
 4 Hauptdüse  x132,5   341129405L =13.18333.44
 7 Luftkorrekturdüse  a140 09276426 OP. 111129435R =3.02944.47
 9 Pumpenmembrane Nr.44  Sept.1979 ----     029129451 = 5.17488.00    Stößel Länge   h12mm    1268E = 029129451A =5.14824.00
 9 Pumpenmembrane Nr.63 für 7.18013.00  =  071129028C  + 029129027D + 029129028D + 029129027E  + 029129028E     5.14824.00     029129451 =5.17488.00
 9 Pumpenmembrane Nr.46   021129451D =5.15595.00
  Pumpenmembrane  Nr.6  32PDSIT-2 +-3 Stößel Länge   h14mm =1798E =    341129451 =5.05608.00
  Pumpen - Einspritzrohr   021129323A =5.14936.09
10 Pumpendeckel kpk. mit Pumpen-Verbindugs-Stange   021120470D =5.16038.00
12 Lufttrichter 34PDSIT-2
13
14 Bid 00 Lufttrichter 32PDSIT-2 li   K24  + 34PDSIT-2   311129363C =3.27699.48
15 Bild 00 Lufttrichter 32PDSIT-3 re  K24  + 34PDSIT-3   311129363D =3.27700.48
15 Lufttrichter-Halteschraube M6 K10776 3.10776.00
15 Lufttrichter-Halteschraube M6  für Kontermutter  nicht 34PDSIT-2+-3 K19034 059129387 =3.19034.00
Mutter  M6  für Halteschraube K17605 113129157 =3.17605.00
17 Drosselklappenteil  li
 in 17  Drosselblappenwelle li
Drosselklappenteil re
  Drosselklppenwelle  re
  Drosselklappenwelle li. + re.  34PDSIT-2-3  Nachfertigung  SXDW06.0001
  Lagerbuchse erst auffräsen   055129336 =3.35576.00
19 Heißleerlaufluftventil   021129431B=5.16177.00=4.07292.04

26 Starterverbindungsstange  021129255A =3.32571.00
  Lagerbuchse im Hebel 3.19057.00
  Lagerbuchde  Pumpen-Verbindungsstange
Spannring = Übertragungshebel		 3.34770.00
059129155A =3.20660.00 = 3,5mm
341129489 =3.18235.00  = 4mm
32 Leerlauf - Gemischregulierschraube 036129427A   059129427C =5.11282.01
36 Schwimmer 7gr.* 7,3gr.* flach gekröpft 311129391 =5.08614.00
  Schwimmer  * flach    Ersatz =        4.07414.09
37  Schwimmerachse   341129399 =3.15589.00
38 Niederhalter / Feder für Schwimmerachse   341129397 =3.18667.00
39 Vergaserdeckeldichtung   3.18359.00  32PDSIT-2 + 32PDSIT-3  + 34PDSIT-2 +-3  32PDSI Hanomag  =   021129281 =3.30888.00
  Dichtungssatz    Autom. bis  - 08.1972     + Hand ----   021129293 =4.01229.00
14 Isolierdichtung   Autom. bis  - 08.1872     + Hand ----   021129293 =3.29908.00
  Dichtungssatz  für einen Vergaser  Autom. ab 08.1972  ---- 4.04122.01 = VW 021198575 D =4.01230.00
14 Isolierdichtung Automatik  ab 08.1972 -----   021129293B =3.32603.00
  Isolierdichtung 32PDSI  + 32PDSIT-2 + 32PDSIT-3    K18353   3.18353.00
41a Pulldown - Membrane Nr.65 linker Vergaser   021129221 =5.15814.00
41b Pulldown - Membrane Nr.66 rechter Vergaser   021129222 =5.15815.00
45a Schwimmernadelventil 1,2mm  Fe. Nachbau 1,2 l  4.07414.06 =4.0741406N  0341129201 =5.00355.01
Schwimmernadelventil  Ersatz  = 1,5mm  Fe.   036129201 =5.19342.00
45b Dichtring Schwimmernadelvebtil  12x1,0     3.15852.10 =3.20441.00
53 Iso Dichtring     3.17950.00    A0000714880  A0000718380 055129193C =3.17950.03
54 Startdeckel  12V  li.    Nr.109   = 021129191C = 5.16091.00  5.16091.02 021129191E =4.07414.22
55 Startdeckel  12V  re.  Nr.110 021120192C = 5.16092.00  5.16092.02 021129192E =4.07414.23
ohne Bild Starterklappenwelle  li. nicht lieferbar 5.10512.00
ohne Bild Starterklappenwelle re. nicht lieferbar 5.10513.00
  Starterklappe 34 -35 PDSiT 11548483 =3.20077.00  071129035 =3.20077.00
59 Thermostartventil 12V  Gemischanreicherung kalt  (es geht auch ohne)    Funktion 021129052A =5.14381.00
69 Zugfeder   021129881C =3.31644.00
70 Gemischregulierschraube  A0000710965   90107439   025129427  025129427A  049129427  059129427C 036129427A =5.11282.01
71 O-Ring   in 70   oder Service Satz  PDSIT-2 li. 055129430B =3.31598.01
73 Umluftschraube   071129432 =5.21001.00
75 Abschaltventil 12V   Umluftabschaltventil   049129412A =7.20301.00
ohne Schließdämpfer  ZK12529 DB A0000700567 = 5.12529.00
ohne Einspritzrohr  50      5.14937.09   Vergaser  li. + re. 021129323D=021129324A  Ersatz =   5.14936.09
ohne Einspritzrohr  55/14 021129323D =5.16039.11 =5.14936.09 021129323D =5.16039.11
  Dichtungssatz für 1 Vergaser  ohne Iso-Flansch           für einen Vergaser 34PDSIT-2 +3 4.01230.00
  Dichtungssatz   4.01224.00
Dichtungssatz für 2 Vergaser  und Iso-Flansche    021129795 021198575D =4.04122.01
Verg.li Reparatursatz   4.03237.00
Verg.re. Reparatursatz   4.03241.00
 ohne Bild  Schließdämpfer / Gasgestänge   ZK12529  =  ZK13377  5.13377.00   7.13377.00 =931450 SAAB  7.20661.01
  Schließdämpfer   034133283 =7.21217.04

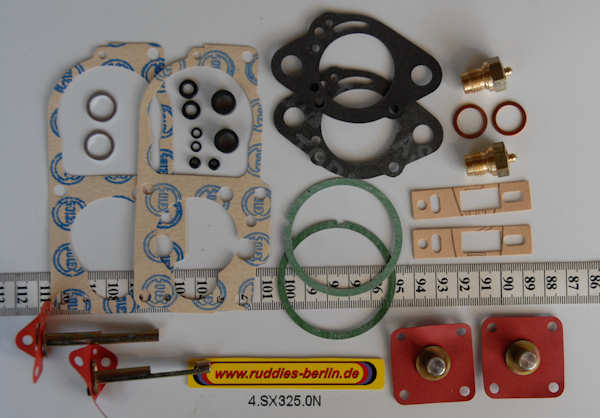

  Nachbau Reparatursatz für beide Vergaser  ohne Iso-Flansch 34PDSIT-2 +34PDSIT-3    li. + re 4.SX325.0N
  Isolierflansch unter dem Vergaser  ( Fußdichtung  5,5mm )  Hitzeschutz  071129795   3.50000.37 = 021129795 =3.50000.16
  Fußdichtung  ( alten Iso-Flansch verwenden) + 2 neue Dichtungen   3.50000.25
im Vergaser- Deckel Verschlussblech / Scheibe  /  Pulldownmembrane 10mm   056129119T =3.19697.00
  Kraftstoffpumpe  VW Transporter II  1,7 49KW/66PS 08.1971--08.1973    021127025A =7.20005.50
  Kraftstoffpumpe  VW Transporter II  1,8  50KW/68PS 08.1973---08.1975 021127025A =7.20005.50
  Kraftstoffpumpe  VW Transporter II  2,0  51KW/70PS 06.1976--12.1982 021127025B =7.20392.50

  Einstellanweisung  unter "Infos" =  "Si" = "34PDSIT-2"


Das Zusatzgemisch - System am linken Vergaser

1 = Zufluss des Kraftstoffs

2 = Eintritt der Hauptluft

3 = Eintritt der Zusatzluft

4 = Eintritt der Leerlaufluft

7 = Eintritt der Ausgleichsluft


   Kraftstoffpumpe 7.20005.50
     auch Ersatz für  7.20392.50

           32PDSIT-2  32PDSIT-3 VW 1600   Datenblatt / Kennblatt
            341129027B / 341129028B / 341129027C  / 341129028C  /  341129027S  /  341129028S


                           34PDSIT-2  34PDSIT-3








 021129027T =7.17113.00  /   021129028T =7.17114.00  / 021129031K =7.17115.00  /  021129032K =7.17116.00  /  029129027B =7.17423.00  /   029129028B =7.17424.00 /

7.17630.00   ,  7.17631.00   ,  021129027F   ,  021129028F   ,  7.17516.00   ,  7.17517.00   ,  029129027D   ,  029129028D   ,  7.17518.00   ,  7.17519.00   ,
029129027E   ,  029129028E   ,  7.17836.00   ,  7.17838.00   , 071129027   ,  071129027A   ,  7.17837.00   ,  7.17839.00   ,  071129028   ,  071129028A   ,
7.18013.00   ,  071129028C   ,  7.17425.00  =  029129027C  ,  7.17426.00  =  029129028C  ,  071129027 =7.17836.00   ,  071129028 =7.17837.00  ,  071129027A =7.17838.00   ,
7.17839.00  =  071129028A  ,  7.18013.00  =  071129028C  ,

Service Satz für 32PDSIT-2  + -3   4.SX705.P0     ( Inhalt : wie  4.SX325.0N  )









  a


b
Service Satz 35PDST- 5  4.0S28G.00                             S28G Nachbau-Satz für beide Vergaser   4.SX325.0N    34PDSiT-2  li. +  34PDSiT-3 reSchließdämpfer
  Nachbau Satz für beide Vergaser   4.SX 705.P0    32PDSiT-2 li  + 32PDSiT-3 re   a   4  7.12985.00   69mm
Inhalt wie oben  mit + 2 Dichtungen für Startkörper 3.19290.00 K19290  liegen bei  b  5  7.20661.01.0  50mm
                    34PDSiT  oder  32PDSiT = Drosselklappe messen !!!! am Vergasergestänge
  Dichtungssatz für einen Vergaser  4.01230.00  34PDSIT- 2  + 3  nur Dichtungen!   7.21217.02 = 7.21217.04


      3 =  4=  7.12985.00     5 = 7.20661.01
                  055129103B   931459 Saab+VW
      weitere Infos  si0044
