AUDI VW 32DIDTA Ersatzteilliste BMW / Ford   Register - Fallstrom - Vergaser   ( 2.Stufe Unterdruck )





056129015P =7.17182.00    /  056129015AH =7.17328.00   /  056129015R =7.17232.00  /  049129015A =7.17313.00   /  35/40DIDTA 100PS  049129015 =7.17161.00

                                    Bild  1     AUDI 80 GL    AUDI 80GT   AUDI 100  Passat



Dichtungssatz  35/40DIDTA AUDI 80GT  7.17161.00 4.00119.00
Kleinreparatursatz                                                              4.02001.59
Reparatursatz   4.02126.00
51 Vergaser Deckeldichtung    3.27847.00 =058129181 =3.30074.00 =059129281B =3.31630.00

          3.19057.00 SOLEX
Buchse Lager im Hebel für Verbindungs-Stangen A

  32/35TDID AUDI


Bild OPEL 1,6 S  ab 1971  9276008 =9276008A =7.17250.00  / 92276063 =7.17540.00      /
    9267080A = 7.17633.00
1700 S + Autom.  1972 -- = 3441812 =7.16791.00
1700 S + Autom.   1975 ---   + 1600S   7.17250.00  ,
Rekord C 1900S   3441518A =7.16517.00  ,   3441521A =7.17518.00  ,  3441750 =7.16852.00  ,  3441574 =7.16584.00  ,  3441575 =7.16585.00  ,
  2891006 =7.15333.00  , 2891012 =7.15426.00  , 3441518 =7.16517.00  , 3441574 =7.16548.00  ,  3441521 =7.16518.00  , 3441575 =7.16585.00
Ford  17M E15157 + E15215   7.15157.00    7.15215.00  = 32DIDTA + 32DIDTA-1  =  Ford  17MTS 1,758 78PS 1963-1964  ohne Bild
4.00813.00.0   Dichtungssatz 32DIDTA  1965  - 11.1972
4.00817.00.0   Dichtungssatz 32DIDTA  16S  19S 1975 ----   09.1997
4.00821.00.0   Dichtungssatz   32/35DIDTA   32/35DIDTA-4  für Vergaser   2891006L  7.15333.00   E15333  + 7.15786.00  E15786.00 = 2891507 + 2891511
4.02001.55.0   Kleinreparatursatz 32DIDTA 16S  19S  ---11.1972
4.02001.57.0 32DIDTA  65KW  16S  19S  ---1975
4.02837.00.0   Reparatursatz 17S  1972 -- 01.1975
4.02846.00.0 32DIDTA  Ascona Manta  16  19
4.02850.00.0 32/35DIDTA --- 1970
4.02854.00.0 32DIDTA   16S 55KW
4.02857.00.0 32DIDTA  Ascona 16S + 19S
3.50001.12.0  Flanschdichtung  /   Fußdichtung   32DIDTA  832522
3.50001.13.0  08960912 Iso Flansch   832542              32DIDTA
72  Unterdruckdose  II. Stufe 32DIDTA       32/35DIDTA   4.07271.17  5.09483.00
Unterdruckmembrane in der U-Dose  II.Stufe 32DIDTA  32/32/35DIDTA  5.09260.00 M3mm Gewinde


                 Bild  2  OP          Abbildung  =  OPEL 1975 ----   ( 7 Loch Deckldichtung )


1,6 Kadett 16S  9276080A =E17633 =7.17633.00  / 16S Manta / Ascona 9276063A =E17540 =7.17540.00  /  9276008A =E17250 =7.17250.00 /
19S Ascona / Manta 9276003A =E17252 =7.17252.00
Dichtungssatz 4.00817.00  /  Reparatursazu 4.02854.00

          OE.Nr.       PIERBURG  NR:
4  Bild 2 Leerlaufluftventil  OPEL nicht bei allen Vergasern  90107422 =4.07265.19 ZK6940 02891542 =5.06940.00 =4.07265.19
  Heißluft Ventil / HeißLeeraufventil Ersatz für  5.06940.00 90107422 = 4.07265.19
5 Dichtung   K20095 02891543 =3.20536.00
13 Leerlaufeinstellschraube 1977 U/min wie Bild 1   3.34439.00
Leerlaufeinstellschraube   1968 mit Feder K18664 3.18664.00
  Druckfeder für Einstellschraube   K169 A0000710116 =3.00169.00
18 Leerlaufgemischregulierschraube   Co   wie Bild 1   1977 ZK11282 5.11282.00
  Leerlaufgemischregulierschraube  mit Feder  1968 K2396 3.02396.00
  Druckfeder  für  Gem.Regl.Schraube  Co   1968  K15862 3.15862.00
24 Bild 1 Isolierflansch  Umgemisch 32/35TDID   056129341B =3.33282.00
24 Bild 1 Isolierflansch 35/40 DIDTA      049129321 =3.32310.00
28a Bild 2 Pumpenüberdruckventil  AUDI  BMW OP   ( Pumpenmenge: langsam / schnell  )   nur in einigen  Vergasern 13111262680 =5.14232.00
  Pumpenentlastunsventil
29 Lufttrichterhalteschraube  M6   K10036 3.10036.00
32 Vorzerstäuberhalteschraube   K19034 3.19034.00
34 Umluftschraube   4.07403.77 = 09276651 =5.17518.00
35 Umluftregulierschraube  nach Vergasernummer  ZK17518 09276651 =5.17518.00
36 Leerlaufdüse  g50     03441262   828629 ZK3016  =  g50    828629 =5.03016.09
  Leerlaufdüse g75    2. Stufe bis ca. 1968 Übergang in die II. Stufe ZK3016  =  g75     828616 =5.03016.19
  Leerlaufdüse g100  2.Stufe   ZK3016  =  g100 5828617 =.03016.29
37 Hauptdüse  x140     M5   K18333   X140  3.18333.47       0140
  Hauptdüse  x145     M5   K18333  =  X145  828514 =3.18333.49
38 Luftkorrekturdüse   a 140  M6   K2944   =  a 140  828573 =3.02944.47
  Luftkorrekturdüse  a 125   K2944  a 125   828574 =3.02944.41
40 Übergangsdüse ca. ab 1969 K19095/1 =       60 3.19095.13
41 Übergangs  Luftdüse   K24223   =     100 3.24223.29
42 Pumpeneinspritzrohr i50   ZK10674   =     i50    828758 =5.10674.09
45  Bild 1 Pumpen-Membrane 056129451B ZK14724 =  78TF9B559AA = 5.14724.00   ZK15111/1  = 80TF9B559AA 052129451C = 5.15111.01
45 Membrane  "27"  OPEL ab 1968 ----  ca. 1971 ZK5967 830353 =5.05967.00
Membrane " 42"  OPEL Nov.1972 ZK14370 09276146 =5.14370.00
  Membrane " 52" OPEL ab 1975 ZK16252 09276421 =5.16252.00

48 Bild 2 Schwimmer  7,3g  ( ohne *  ) 5.06907.00 =5.08335.00 ZK6907 02891389 =5.06907.00
51 Isolierdichtung  32/32DIDTA  - Flansch 4mm   K27695 03441404 =3.27695.00
  Isolierdichtung  32/35DIDTA  - Flansch 4mm  32/34DIDTA-4  + 32/35TDID K27696 03441479 =3.27696.00
  Isolierdichtung 32DIDTA-1       Ford ca. 2mm   K19030 3.19030.00
55 Bild 2 Iso-Dichtring Startdeckel     3.17950.03
77 Bild1    "              "      3.17950.03
56a Startdeckel    "84"  "125"     12V. ZK14495 =5.14495.00 ZK16683   09276410 =5.16683.00
57 Startdeckel  Wasser beheizt   ZK10456 03441315 =5.10456.00
59 Bild 2 O-Ring im Startdeckel     3.20118.00
65 Schwimmernadelventil  2,0 m.K. 1271963 BMW     ZK89/2 A0000710644 02891401 =5.00089.02
67  Bild 2 Vergaserdeckeldichtung ab  02.1975   7 Loch-Dichtung K32221 09276226 =3.32221.00
  Vergaserdeckeldichtung 1965     5 Loch  ohne  Schw. Belüftung  K19652 02891390 =3.19652.00
  Vergaserdeckeldichtung ab ca. 1970  5 Loch mit  Schw. Belüftung K27826 03441405 =3.27826.00
72 Unterdruckdose II. Stufe 16   ZK16266   09276364 =5.16266.00 =4.07271.17
in 72  56A  Unterdruckmembrane  M3mm   fast alle DIDTA  und INAT Vergaser Deutsche Produktion   A0000703452 =5.09260.00
          56A   Unterdruckmembrane  M4mm  sehr selten  DIDTA  + PAIA  Alfa  Fiat   5.09266.04
78 Anreicherungsventil kpl.   ZK5934 02891402 =5.05934.00
  Membrane für Anreicherungsventi angefertigt   3.05934.00
78a Dichtung     02891700 =3.20836.00
ohne Bild Pulldownmembrane alle  OPEL  DIDTA ZK8123 09276358 =5.08123.00
  Fußdichtung / Iso-Dichtung  1mm  Vergaser / Saugrohr    3.50001.12
    Iso - Flansch  Vergaser/ Saugrohr     832542 =3.50001.13

83 Einstellung      Schwimmergehäuse     Belüftung


   OPEL 1965  -- 09.1970  =02891390 =3.19652.00      3.27826.00   03441405  OPEL  5Loch                  7 Loch  :  3.32221.00 = 09276336   ab Februar 1975 ---
        Glas V8  + AUDI TDID       ab 10.1970    bis -------  Januar 1975      OPEL Ascona , Kadett , Manta  16S   /55KW (75PS)
 S90 =058129281 =3.29851.00 =3.19652.00          19S (88PS)   1975-- 1977 im  Dichtungssatz = 4.00817.00

alle älteren  Modelle haben nur 5 Deckelschrauben, die Schrauben lösten sich durch den unrunden Motorlauf und den schweren Luftfilter und die Folge :
gerissene Schwimmerkammer ( Schrott ) Zur Abhilfe wurden alle Deckelschrauben mit einem Tropfen Loctite versehen.

                                         Bild 3A  BMW
 Abbildung  BMW 2002 Autom. 12590841  E17091 = 7.17091.00  BMW 320 07.1975--13111262418.1 = 7.17387  /
318 13111262431.1  /  518 13111262431.1 = 7.17386.00 / 516 1311126432.1 = 7.17385.00

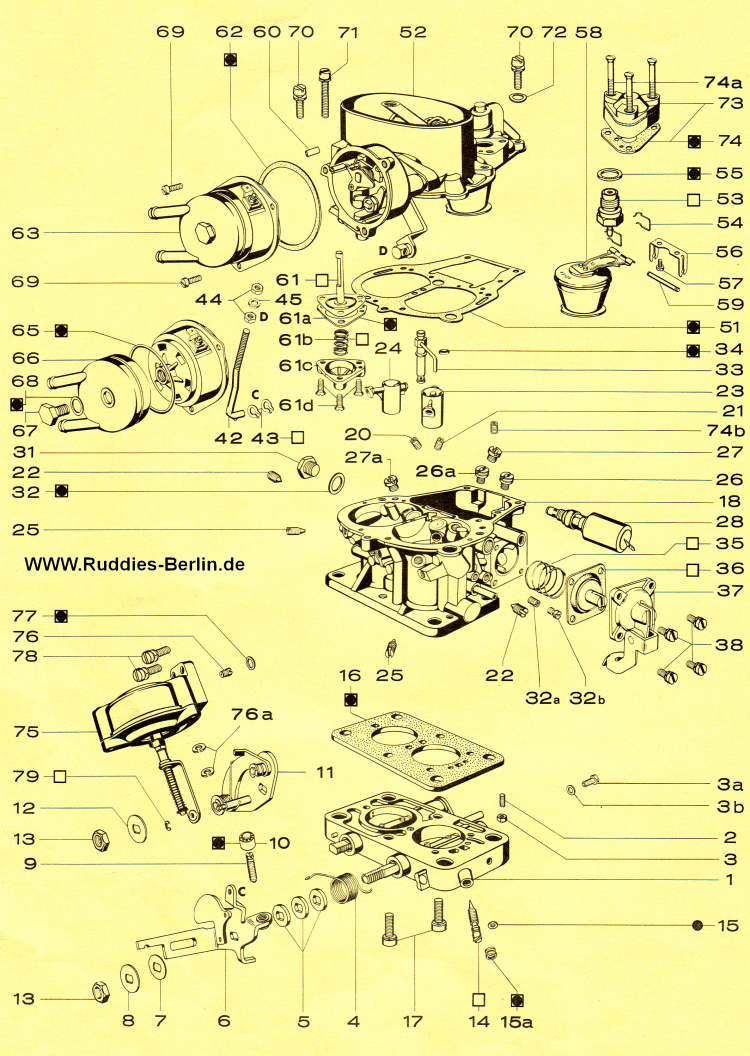

Bild  3  BMW
Abbildung  BMW 320 05.1976--  13111265266.1 = 7.17567.00  13111265267.1 = 7.17568.00 /  316 + 318 + 518   ab 07.1978 --   7.17755.00 = 1267846 /  7.17754.00 = 1267845   7.17567.00


BMW
4   Bild 1   Heiß - Leerlauf - Ventil       5.06940.00  =  02891542  Heißlaufluftventil
5   Bild 1  Dichtung        3.20536.00  =  02891543
28  Leerlaufabschaltventil         7.12946.00  = 2,5              90166548  29   Lufttrichterhalteschraube  M6  30.10036.00
     Gummi-Dichtring für  Leerlauabschaltventil 3.38483.00  =  036129430
32a  Leerlaufdüse       5.03016.07  = g45             02891363A     23 + 24  Vorzerstäuber 3.32729.40  = 126051560  3.19075.34
33  E-Rohr BMW   i.50        13111266154 = 5.17842.00          40 Umluft Regulierschraube BMW 13111265968  5.17562.00 = 131112659939
34  O-Ring / E-Rohr 3.24615.00    im Dichtungssatz
36  Pumpenmembrane  gefedert    74 5.15111.00  VW  BMW = 13111269537 = 5.18523.00  36  Pumpenmembrane  "20" starr    5.06972.00  =  4.07285.00
51 Vergaserdeckeldichtung        3.336968.00  =13111705006 =3.31630.00                 57   Bild 1  BMW  Startdeckel  = 131112739329 =  5.19649.00
75 U-Dose II.Stufe 131112609139              5.15939 .00  1311126174 = 4.07271.17    5.16143.00  61 Pulldownmembrane  62     = 5.14452.00
     in  75  56A  U-Membrane II. Stufe          5.09260.00 mit M3mm Gewinde   63    Startdeckel 208  BMW   =  13111709134 =  4.07262.23
     in  75 56A   U-Membrane II. Stufe          5.09266.04 mit M4mm Gewinde für Fiat /Alfa  (selten  46  Bild 3A Thermo-Startventil   13111258947  = 5.10892.00
73 Bild 3  Anreicherungsventil 5.17612.00    13111269533  / 5.16998.00   46  Bild 3A Thermo-Startventil VW 059129052  = 5.10829.00
ohne Bild Pulldownmembrane  5.14452.00  DIDTA  AUDI  BMW  OPEL VW Funktion
in 73 Anreicerungsmembrane 3.05934.00
Einspritzmenge : langsam :1,8  / Schnell :1,0    73 = Anreicherungsventil   =  131111269533  = 5.17612.00
Dichtungssatz       4.00209.00.0
  Reparatursatz     4.02231.00.0
  Reparatursatz     4.02214.00.0 1973 -- 04.1976
  Reparatursatz     4.02223.00.0  316 - 320/4  1978 Dichtungssatz    4.00118.00  4.00119.00  4.00821.00


BMW =13111271311 =3.36968.00 =1705006 =3.31630.00 ISO-Flanschdichtung  1mm     unter dem Vergaser
AUDI + VW = 059129281B =3.31630.00  OPEL  90832522 =3.50001.12

Reparatursatz original 4.02214.00   32DIDTA BMW 320 1975 Nachbau Service Satz  4.0S19G.00  32DIDTA OPEL
518 + 316 + 318 +      BMW 2002 Autom. 09.1973 -- 07.1975 mit Fußdichtung   832522 = 3.50001.12
mit P.-Membrane "20"starrer Stößel 5.06972.00 Iso-Flansch   08960912  = 832542 = 3.50001.13 extra
  Deckeldichtunh rechts DIDTA + DDIST alt  =  3.19652.00





      Reparatursatz  4.02829.00  32DIDTA OPEL Record C 1,9S   Nachbau Service Satz AUDI VW  32/35TDID +  32.35DIDTA + 34/40DIDTA   4.0S42G.00
,  4,02846.00 , 4.02854.00 , 4.02855.00 , 4.02855.01 mit  Deckeldichtung 3.30074.00 = 3.31630.00  +  P-Membrane gefedert (Kugel) 5.15111.00
  Der Inhalt der Sätze ist oft unterschiedlich, er änderte sich von Jahr zu Jahr  + Schwimmer-Nadelventil Nachbau 5.09229.00 1,7  / Deckeldichtung = 3.30074.00
  Pulldown-Membrane "69" extra bestellen 5.13530.00


             35/40DIDTA AUDI  4.02126.00  1600  74KW/100PS     für 049129015 =7.17161.00  =10.1973 - 07.1975 Original Reparatursatz Bild 3  32DIDTA 316 - 320 BMW 4Zyl.  4.02223.00 05.1976 -
                          4.02214.00 1973 - 04.1976  /  4.02231.00 07.1978 - 07.1980 /


 Membrane für Anreicherungsventil
SOLEX  DIDTA 3.05934.00  in 73   extra mit bestellen  4.02113.00  Satz für 32/35DIDTA  049129015A =7.17313.00 1001600 63KW/85PS
  + 32/35TDID 056129015AE =17330.00

                                32/32TDID OPEL 19S GT

  32/32TDID   32/35TDID   OPEL  FORD   AUDI

einige Vergasereinstellungen / Kennblätter
